HINWEIS:
Das VoIP-Analysemodul ist nur für VoIP-Lizenz- oder
Testversionsbenutzer verfügbar, die den VoIP-Testmodus gewählt
haben.
|
|
|
|
|
|
|
|
|
|
|
|
|
Das Echtzeittransportprotokoll (RTP oder Real-time Transport
Protocol) definiert ein standardisiertes Paketformat zum in Umlauf
bringen von Audio und Video über das Internet. Während Protokolle
wie SIP oder H.323 zur Kontrolle des Anrufs benutzt werden (z.B.
zur Verbindungseinstellung, zum Wählen, zur Verbindungstrennung,
usw.), wird RTP zur sicheren Übertragung von Datenpaketen und zur
Erhaltung der Dienstqualität benutzt. In anderen Worten, RTP-Ströme
befördern die aktuelle Sprachladung unter Benutzung eines Codecs
aus einer Anzahl von Codecs und die Analyse der RTP-Daten stellt
unschätzbare Informationen zur Beurteilung der Anrufsqualität und
zur Fehlersuche in VoIP-Netzwerken bereit.

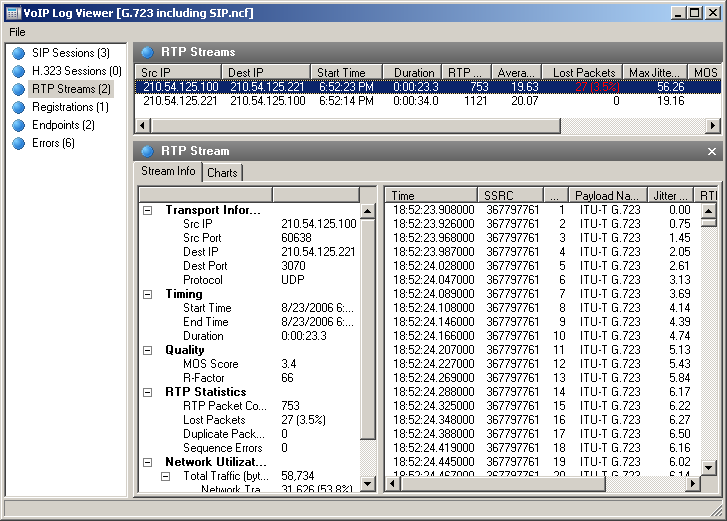

Zur Anzeige von durch die Applikation erfassten RTP-Strömen, wählen
Sie
RTP-Ströme
im linken Fensterausschnitt des VoIP-Analyser-Fensters:
Der obere Teil zeigt eine komplette Auflistung aller RTP-Ströme.
Wenn Sie einen RTP-Strom aus der Liste auswählen, werden
detaillierte Informationen des ausgewählten Stroms im unteren
Fensterausschnitt eingeblendet, inklusive der vollständigen
RTP-Paketliste, summierte und statistische Daten, sowie die
Diagramme:
Bis zu vier verschiedene Diagramme können für den ausgewählten
Strom simultan, mit einem Fensterintervall von 5 bis 60 Sekunden,
angezeigt werden. Beachten Sie bitte, dass durch Rechtsklicken und
Ziehen das Schaubild nach links blättert oder entsprechend nach
rechts. Die folgenden Diagrammtypen sind verfügbar:
Paketanzahl
– Anzahl der RTP-Pakete/Sekunde inklusive Duplikate, verlorener und
defekter Pakete.
Stombandbreite
– Geschwindigkeit des Stroms in Kilobits/Sekunde.
Paketgröße
– Durchschnittliche Größe, der durch das Netzwerk, die RTP-Köpfe
und die RTP-Ladung getrennte, RTP-Pakete.
Jitter
– Strom-Jitter.
R-Factor, MOS Score
– Stromqualitätsbeurteilung.
Paketintervalle
– Zeitliche Zuordnung von RTP-Paketen zu einem Strom.
Die RTP-Stromauflistung beinhaltet alle erfassten RTP-Ströme,
zugehörig zu SIP- oder H.323-Nachrichtensitzungen und solche für
nicht identifizierte Nachrichtensitzungen (s.g. Verwaiste Ströme,
die z.B. zu keiner Hauptsitzung gehören). Für detaillierte
Informationen, zum Ausschluss von RTP-Strömen, ohne zugehörige
Nachrichtensitzungen, verweisen wir auf das Kapitel
Einstellungen.
